Modulo dedicato alla gestione delle frese a ponte, dotato di un set completo di funzioni per il taglio e la sezionatura della lastra. Progettato per essere installato sia a bordo macchina che in ufficio, consente di disegnare e progettare le sagome, qualificare la lastra, effettuare il nesting e gestire le lavorazioni di taglio in un’unica soluzione intuitiva e integrata.

  scarica la brochure

Image capture icon

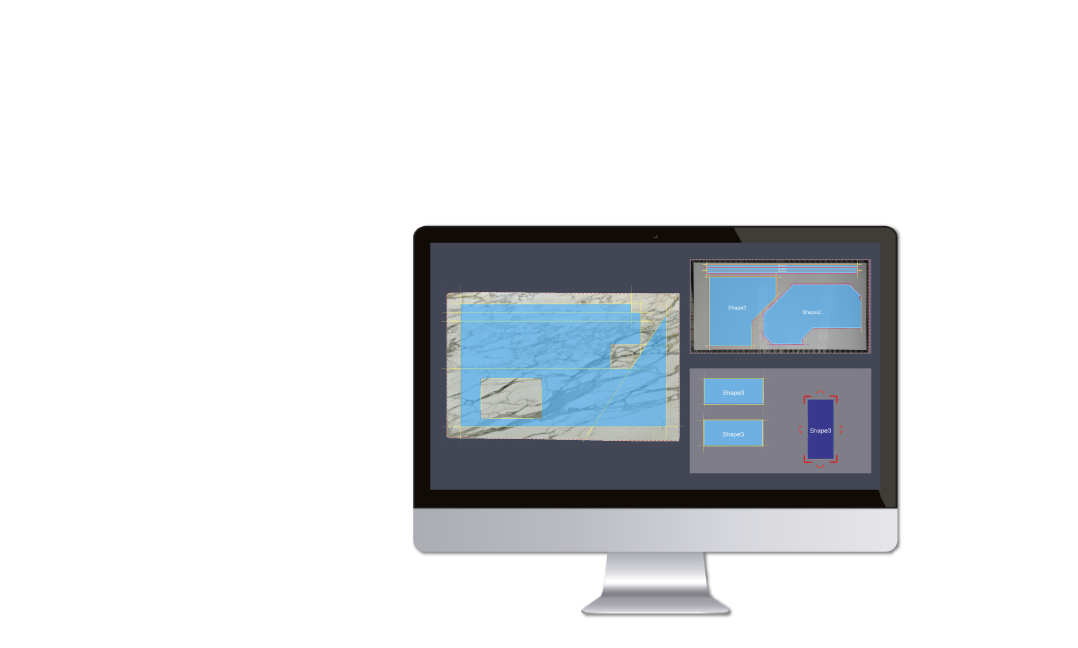

Acquisizione immagine lastra

Grazie all’acquisizione fotografica con correzione automatica della distorsione, si ottiene un’immagine rettificata e precisa della lastra.

Questo consente un posizionamento intuitivo delle sagome, facilitando l’individuazione di imperfezioni, la valorizzazione delle venature e la qualificazione accurata dei bordi per una lavorazione ottimale.

Design icon
Design

Le sagome da lavorare possono essere definite utilizzando gli strumenti CAD 2D integrati, importando file nei formati DXF o DWG, oppure tramite l’inserimento di distinte in formati proprietari come Excel o CSV. È inoltre possibile aggiungere macro geometriche predefinite e acquisire le dime fisiche grazie al modulo Photo-Digitizer.

Disposizione delle sagome

È possibile visualizzare in anteprima eventuali collisioni tra le parti e scegliere liberamente il posizionamento ottimale dei pezzi. Grazie alla funzione “magnete”, i componenti possono essere facilmente allineati tra loro, riducendo così il numero di tagli necessari.

Vein Matching

Opzione software per l’allineamento delle venature.

La funzione Vein Matching permette di gestire e posizionare in modo dinamico i singoli componenti su lastre reali, garantendo una continuità visiva perfetta e un risultato estetico di grande impatto.

Per funzionalità avanzate di progettazione e allineamento delle venature, è disponibile il modulo completo Kitchen Designer & Vein Matching.

Cutting machinings icon
Lavorazioni disco, fresa, foretto e waterjet

Il sistema consente l’inserimento automatico delle sagome sulla lastra e l’ottimizzazione dell’intera sequenza di taglio, eliminando sovrapposizioni, riducendo i tagli di collisione e riprendendo eventuali tagli incompleti.
Viene inoltre generata una sequenza di lavorazione ottimale in termini di ordinamento, rotazione della testa e minimizzazione dei movimenti rapidi.

Simulation icon
Simulazione

L’ambiente di simulazione grafica integrata consente di verificare in tempo reale il risultato delle lavorazioni, grazie a una simulazione solida con asportazione del materiale e controllo automatico delle collisioni.



Per una verifica ancora più completa, è disponibile un modulo opzionale che riproduce virtualmente l’intera macchina utensile.

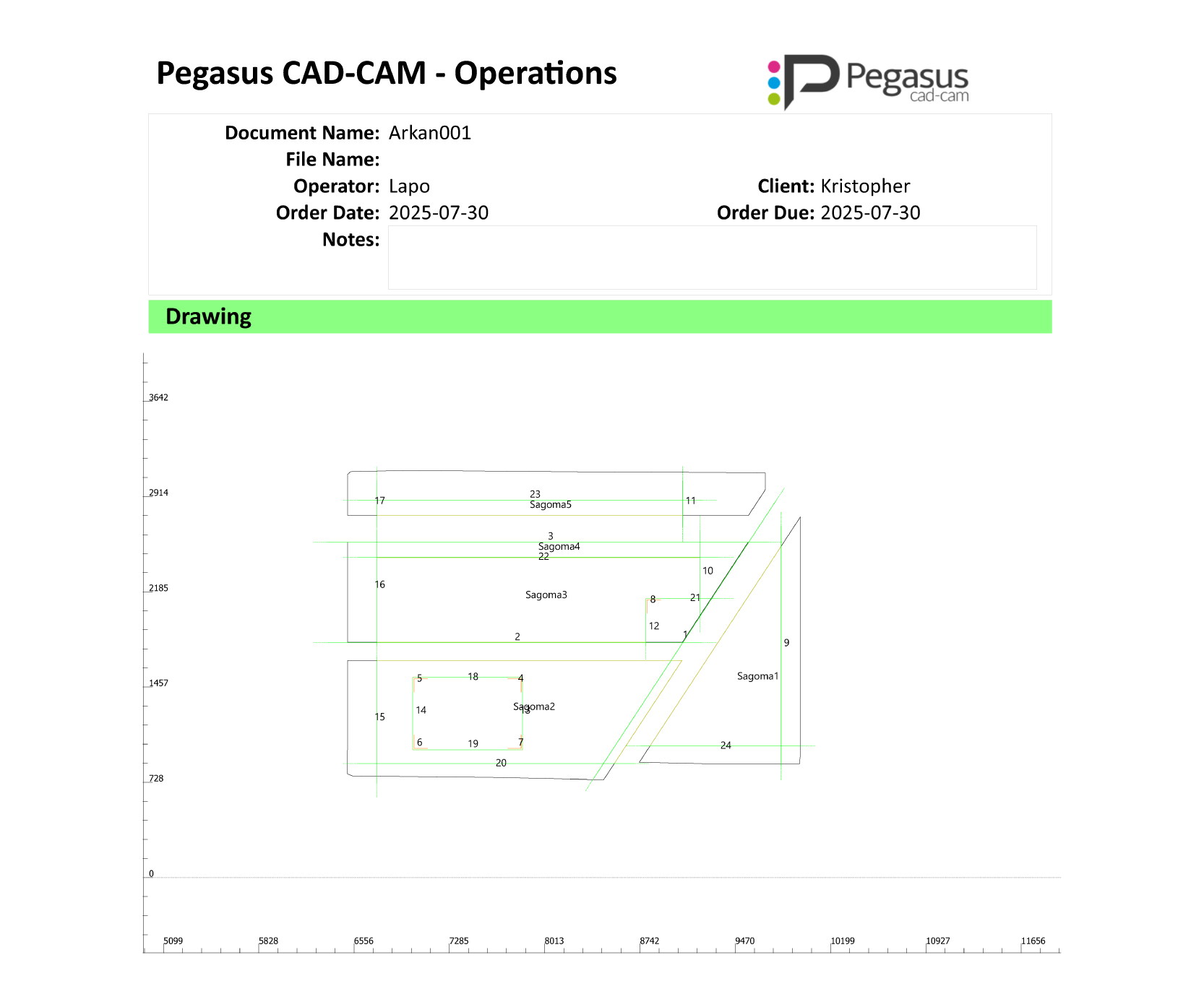

Report e stampe

Report dettagliati e statistiche di consumo permettono un controllo completo del progetto di taglio, ottimizzando risorse e materiali.

Le stampe guidano efficacemente l’attrezzaggio della macchina, rendendo ogni fase più precisa e immediata.

Versioni software.

  • Gestione taglio lastre
  • Funzioni CAD 2D
  • Importazione file CAD 2D formati DXF, DWG ecc.
  • Macro geometriche
  • Disposizione automatica o manuale sagome su lastra (nesting)
  • Gestione tabella dischi
  • Calcolo traiettorie ottimizzate di taglio con disco
  • Ripresa per completamento tagli con waterjet o foretto/fresa
  • Movimentazione pezzi con ventosa
  • Acquisizione e correzione immagini lastre da fotocamera
  • Simulazione solida con asportazione del materiale e controllo collisioni
  • Gestione report/schede di lavorazione
