3 eksenli pantograflardan en karmaşık 5 eksenli sürekli işleme merkezlerine kadar ahşap işleme yazılımı.

broşürü indir

Yazılım versiyonları.

Ahşap frezeleme için mevcut farklı versiyonları keşfedin.
Starter
Express
Professional
Premium

Visualizza nomi funzioni: True

Tasarım.

2D ve 3D geometrik objeleri oluşturmaya, düzenlemeye ve dönüştürmeye yönelik işlevlere sahip 2D ve 3D CAD modülleri.

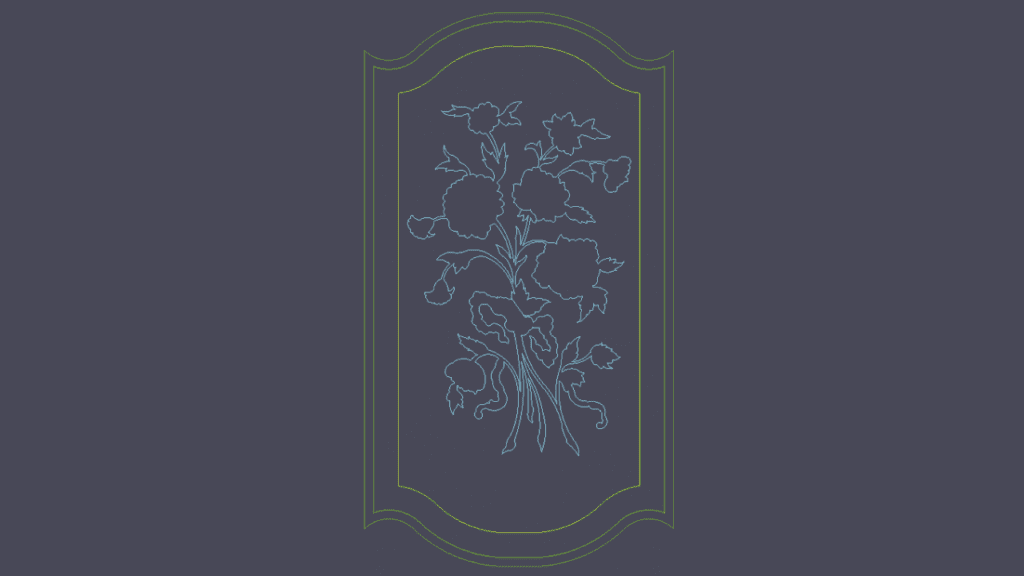

2D CAD

  • 3D çalışma düzlemlerine yerleştirilen 2D geometrilerin çizimi ve düzenlenmesi
  • Geometri oluşturma modu
  • Windows TrueType yazı tipi eşlemesini kullanarak çizgiler ve eğriler boyunca metin anahattı oluşturma
  • Kasaların, kilitlerin, menteşelerin, pencerelerin ve deliklerin basitleştirilmiş çizimi için 2 boyutlu geometrik makrolar
  • Manuel ve otomatik nesting
  • Boyutlar
  • Vektör yazdırma işlevleri

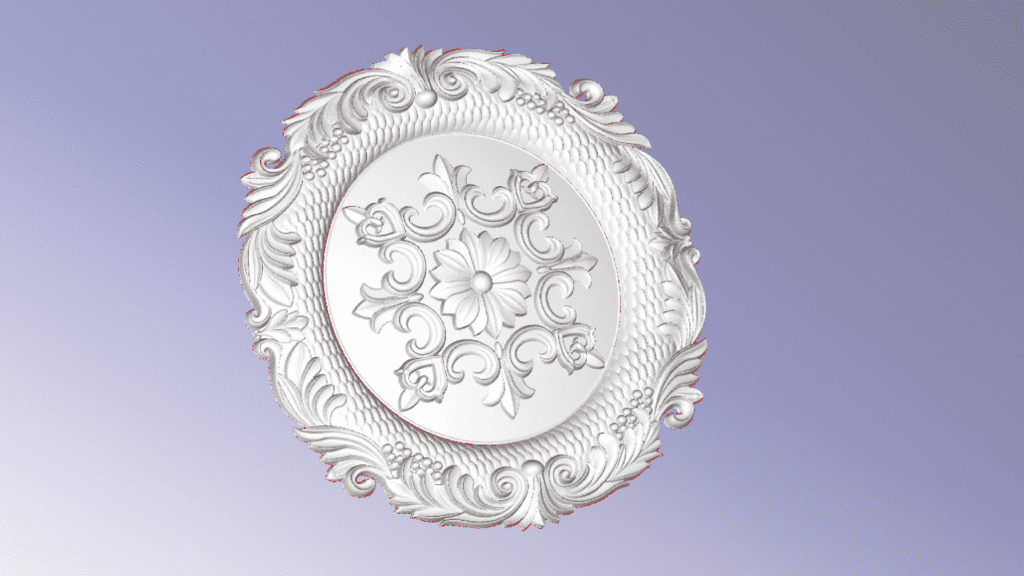

3D CAD

  • 3D temel öğelerin, NURBS tabanlı katı modellerin ve yüzeylerin, MESH’lerin çizimi ve düzenlenmesi
  • Geometrilerin yüzeylere düşürülmesi ve sarılması
  • Şekillendirilmiş yüzeylere özel CAD kontrolleri
  • Oyulmuş yüzeyleri düzenlemek ve değiştirmek için özel CAD komutları
  • Kapakların ve profillerin basitleştirilmiş oluşturulması için
    3 boyutlu geometrik makrolar

Harici CAD İçe Aktarmaları

  • Aşağıdaki formatlardaki dosyaları içe aktarın: DXF, DWG, IGES, 3DS, STEP, STL, OBJ, Rhino3D.

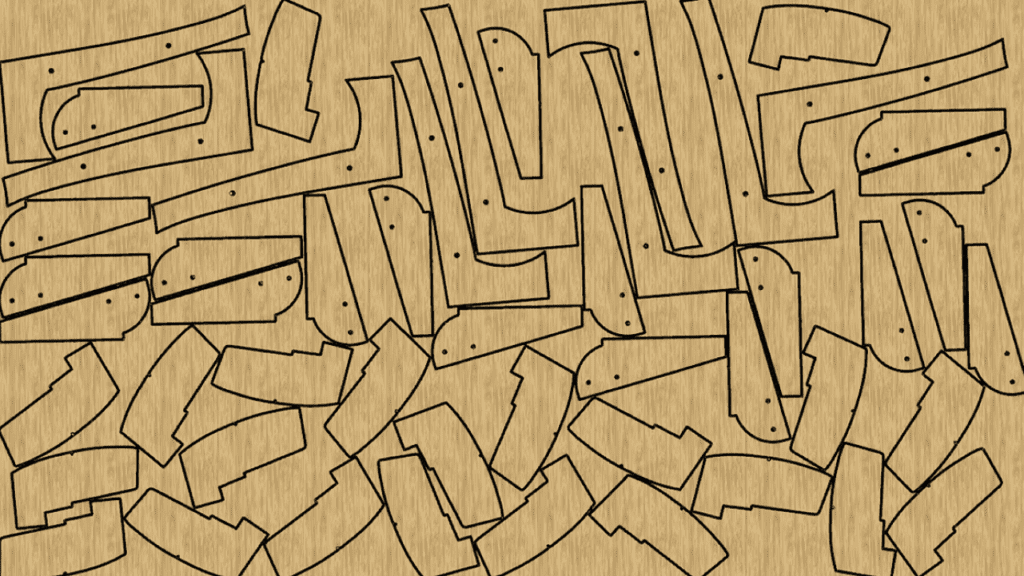

Nesting.

Parça yerleştirme sistemiyle birlikte minimum fire vermek için gerekli modül.

  • Önceliğin, miktarın, döndürmenin vs. belirlenebildiği bir kesim listesinde kesilecek şekillerin tanımı
  • Küçük şekillerin büyük şekillerin iç bölgelerine yerleştirilmesi
  • Kesim sırasını optimize eden ve toplam işlem süresini azaltan belirli bir stratejiyle kesim operasyonu

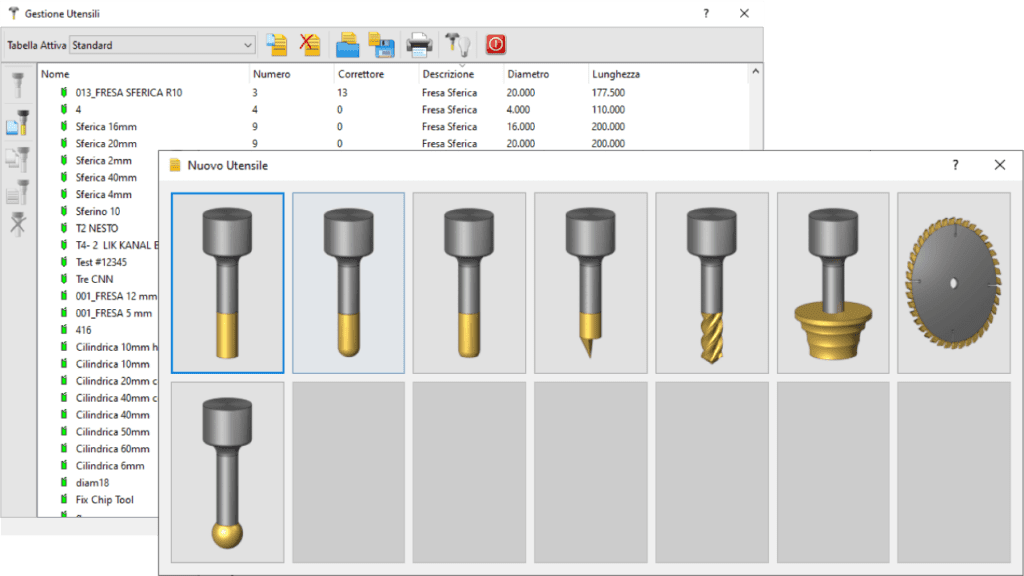

Takım Kütüphanesi.

İstenildiği gibi yapılandırılabilen bir veya daha fazla tablodaki takım kütüphanelesi için yönetim ortamı.

Desteklenen Takımlar:

  • Freze kesiciler: Silindirik, küresel veya toroidal kesiciler, konikler ve gravür kesiciler, kesme matkapları, lolipop
  • Kullanıcı tarafından bir CAD çizimi veya içe aktarılan bir dosya aracılığıyla tanımlanan özel şekilli takım
  • Kesici testereler
  • Takımlarla birleştirilebilecek ek aksesuarlar: Takım tutucular, vb.

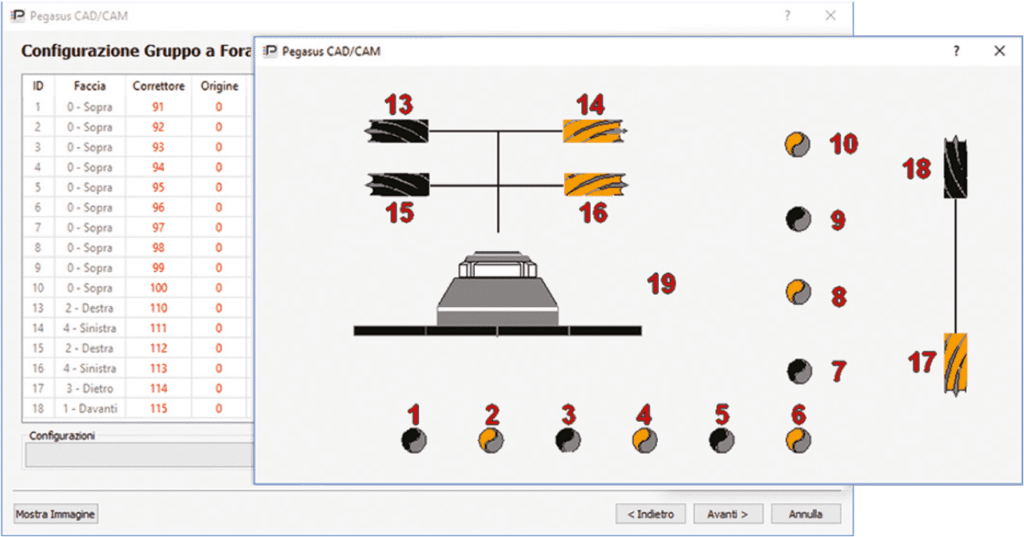

Çoklu Delik Kafası.

Çoklu matkaplı delme üniteleri için geliştirilmiş çoklu matkapla işleme.

  • Ayarlanan delme grubunun konfigürasyonuna bağlı olarak her inişte en fazla sayıda bitişik deliğin işlenmesini sağlayacak şekilde optimize edilmiş delme sırası

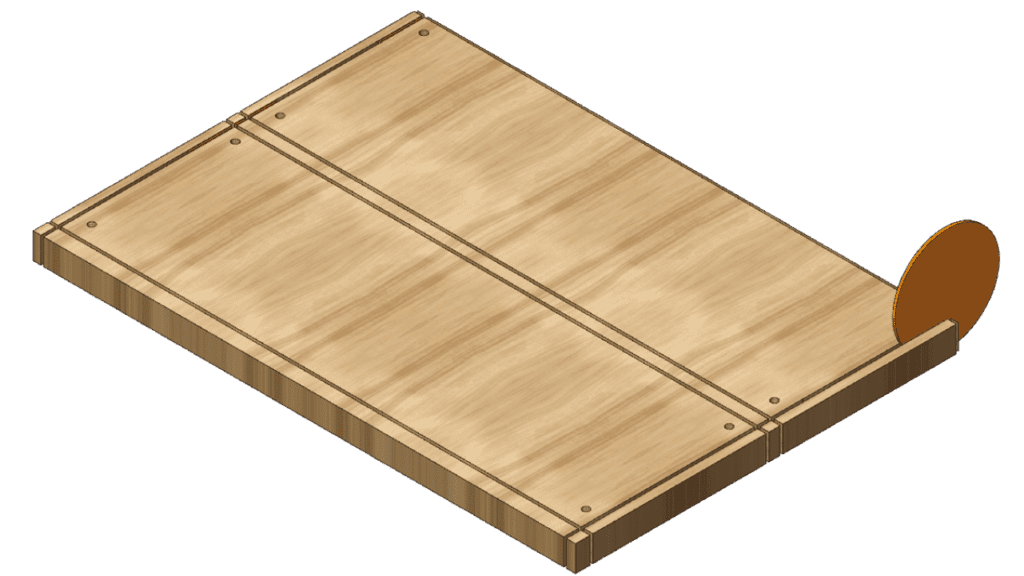

Testere İşlemeleri.

2D işleme için testere yönetimi.

  • Düzlemsel testere kaba işleme
  • Doğrusal kesim ve çentik
  • Kanal açma

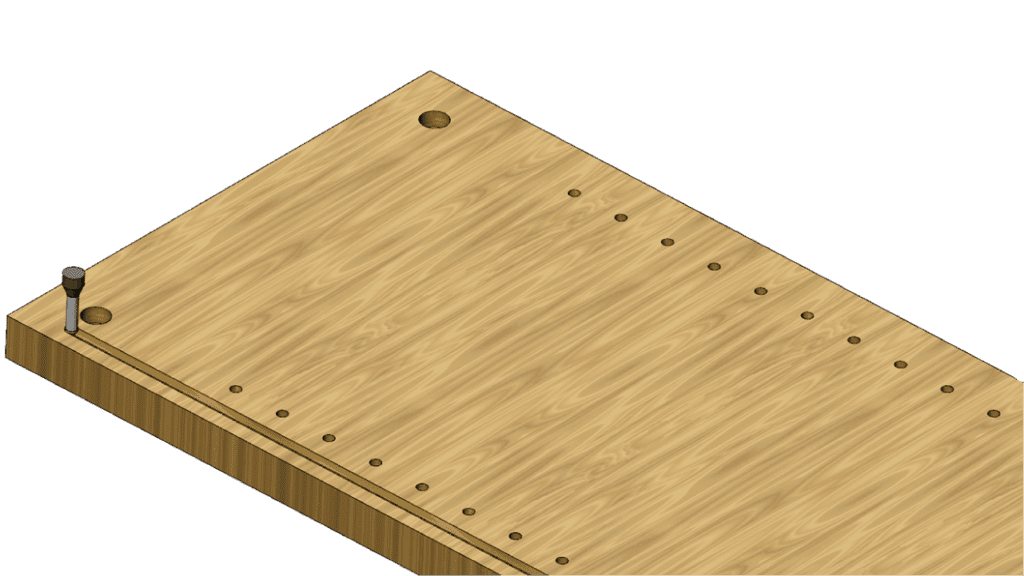

2.5D işlemeler.

Eksiksiz bir 2,5D frezeleme işleme stratejileri seti.

  • Şekillendirme: Kesme, dikey duvarlar, şekillendirilmiş duvarlar
  • Kanal açma: Dikey duvarlar, şekilli duvarlar, eğimli ve zıvana açma
  • Otomatik geri kalan işleme ile sanatsal detayların ve metinlerin 3 boyutlu işlenmesi
  • Yüzey frezeleme
  • Delik/daire işleme
  • Delme ve kılavuz açma seçenekleri
  • Ön kesim ve ön delme seçenekleri

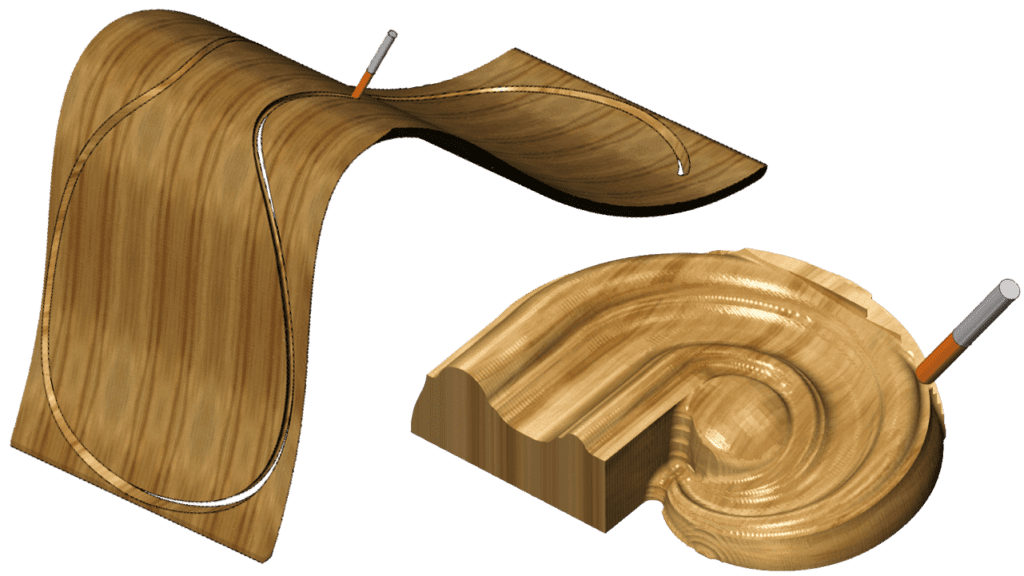

3D İşlemeler.

3+2 3D (pozisyonlamalı düzlemlerde) ve 4/5 sürekli ve enterpolasyonlu eksen işleme için modül.

Kaba İşleme ve Son İşleme Stratejileri:

  • Yüzey kaba işleme: Z seviyeleri, paralel kesimler, çok eksenli kaba işleme
  • Kalan malzemenin otomatik olarak yeniden hesaplanması için gelişmiş işlevler
  • Son İşleme stratejileri: Paralel kesimler, Z seviyeleri, Z helisel, 2 eğri arası, düz alanlar
  • Yüzeye düşürülen eğri son işleme: Kılavuz eğriler boyunca eğri ofseti, radyal ve spiral bitirme
  • 5 eksene kadar SWARF işleme
  • 5 eksene kadar 3 boyutlu eğri işleme
  • Oyulmuş yüzey stratejileri: Rölyef ve mesh modelleri
  • 3D işlemelerin 4/5 eksenli işlemelere dönüştürülmesi

Simülasyon.

İşleme sonuçlarının anında doğrulanması için entegre grafik simülasyon ortamı.

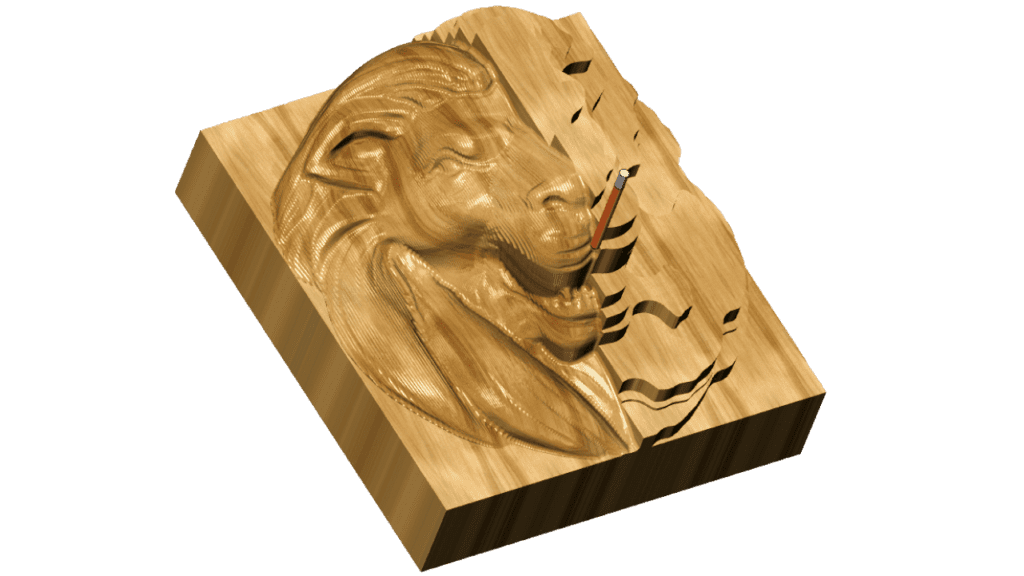

Malzeme Simülasyonu

  • 2,5D’den 5 eksene kadar mevcut tüm işleme türlerinin sonuçlarının doğrulanması, hem boş hem de bitmiş modeldeki çarpışmaların kontrol edilmesi
  • İki simülasyon modu mevcuttur: Takım yolu (yalnızca takım izi) ve malzeme kaldırma

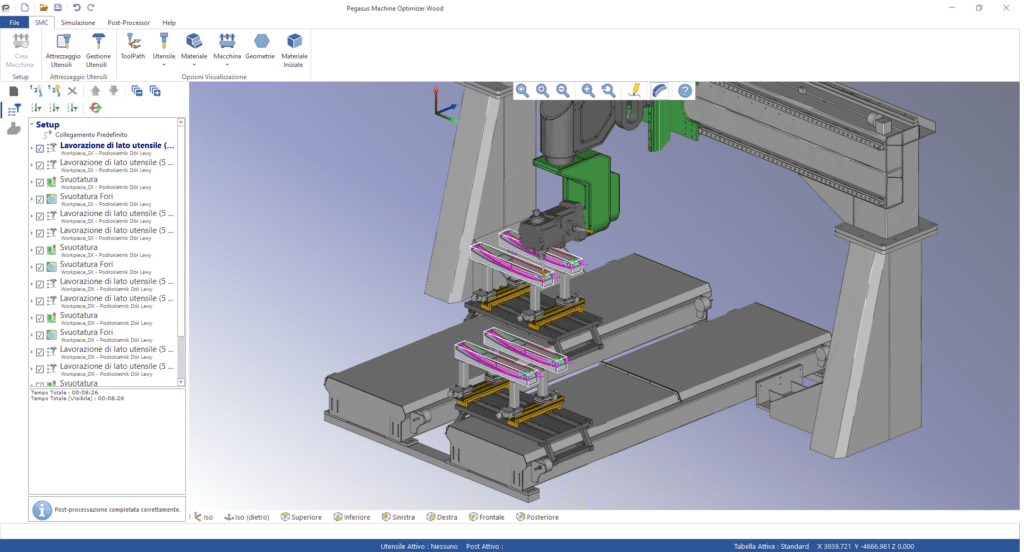

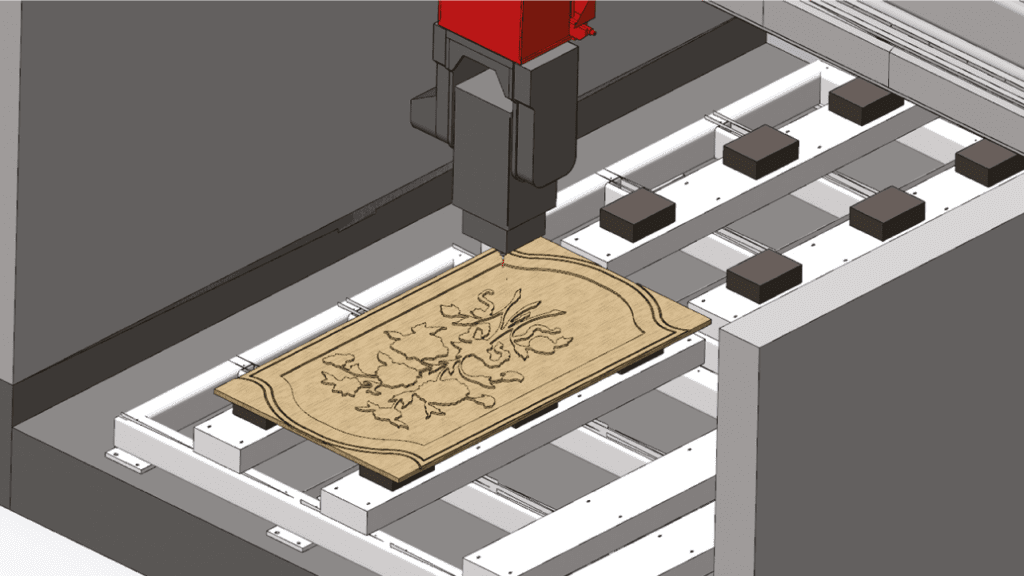

Sanal Makine Simülasyonu

  • Tüm makinenin sanal bir temsilini sağlayan, hem doğrusal hem de döner tüm eksenlerin hareketlerini gösteren isteğe bağlı modül
  • Eksen sınırlarına uygunluğun doğrulanması
  • Ekipman ve çeşitli hareketli parçalarla çarpışma tespiti

Post Processor.

Yazılım ve CNC makinesi arasında özelleştirilmiş iletişim sistemi.

  • Parçaya/parçalara uygulanan takım yollarını, kullanılan CNC’nin özel diline dönüştürmek için entegre modül
  • Laboratuvardaki makineler için özelleştirilmiş bir veya daha fazla son işlemcinin bulunması

Yazılım versiyonları.

3 eksenli takım tezgahlarına uygun 2D işlemeli giriş seviyesi versiyonu.

  • Geometrik çizim ve düzenleme işlevlerine sahip 2D CAD
  • 2D CAD dosya formatlarını (DXF, DWG, PDF, vb.) içe aktarın
  • Takım kütüphanesi ve takım tutucuların yönetilmesi
  • 2,5D freze işleme seti
  • Geometrilerin ve TrueType metinlerinin 3 boyutlu işlemesi
  • Uygulanan işleme sonucunun görüntülendiği 2D simülasyon
  • İşleme raporlarının yönetimi

Panel ve yerleştirme 2.5D işleme için temel versiyon, 3/5 eksene veya yatay frezeye sahip takım tezgahları için uygundur.

  • 3D Düzlemlerde konumlandırılan yüzler ve düzlemler üzerinde geometrik çizim ve düzenleme işlevlerine sahip 2D CAD
  • 2D CAD dosya formatlarını (DXF, DWG, PDF, vb.) içe aktarın
  • Geometrik makrolar
  • Parametrik panel yönetimi
  • Liste yönetimi ve hızlı seçim ile manuel ve otomatik nesting (Başlangıç sürümü)
  • Çoklu delik kafası desteği
  • Genişletilmiş 2,5D freze işleme seti
  • Takım kütüphanesi yönetimi, takım tutucular
  • Testere takımıyla 2 boyutlu işleme
  • Geometrilerin ve TrueType metinlerinin 3 boyutlu işlemesi
  • 3+2 eksenlerin(sabit açılı) 2.5D freze işlemelerinin uygulanması
  • Tekrarlanan görevleri hızlı bir şekilde gerçekleştirmek için otomasyon sistemi
  • Malzeme kaldırma ve çarpışma kontrolü ile katı simülasyon
  • İşleme raporlarının yönetimi

Panel ve nesting 2,5D ve 3D işleme için komple versiyon, 3/5 konumlu eksene veya yatay frezeye sahip takım tezgahları için uygundur.

  • Geometrik çizim ve düzenleme işlevlerine sahip 2D CAD
  • 2D ve 3D CAD dosyalarını içe aktarma (DXF, DWG, PDF, IGES, STEP Rhino3D formatları, vb.)
  • Geometrik makrolar
  • Parametrik panel yönetimi
  • Doors tasarımı ve işlenmesi için kapı modülü
  • Liste yönetimi ve hızlı seçim ile manuel ve otomatik nesting (Başlangıç sürümü)
  • 3D model oluşturma ile dalga motifi çıkarma (X, Y, Z, karışık)
  • Çoklu delik kafası desteği
  • Genişletilmiş 2,5D freze işleme seti
  • Takım kütüphanesi yönetimi, takım tutucular
  • Testere takımıyla 2 boyutlu işleme, kaba işleme
  • Geometrilerin ve TrueType metinlerinin 3 boyutlu işlemesi
  • Kaba işleme, paralel son işlem, Z düzeyinde son işlem ve 3D yüzeye düşürme
  • 3+2 eksenlerin(sabit açılı) 2.5D freze işlemelerinin uygulanması
  • Tekrarlanan görevleri hızlı bir şekilde gerçekleştirmek için otomasyon sistemi
  • Malzeme kaldırma ve çarpışma kontrolü ile katı simülasyon
  • İşleme raporlarının yönetimi

5 eksenli makine kullanan herkes için vazgeçilmez üst versiyon.

  • Geometrik çizim ve düzenleme işlevlerine sahip 2D CAD
  • 2D ve 3D CAD dosyalarını içe aktarma (DXF, DWG, PDF, IGES, STEP Rhino3D formatları, vb.)
  • Makro ve CAD içe aktarımıyla geometrik makrolar ve parametrik panel işlevleri
  • Liste yönetimi ve hızlı seçim ile manuel ve otomatik nesting (Başlangıç sürümü)
  • 3D model oluşturma ile dalga motifi çıkarma (X, Y, Z, karışık)
  • Çoklu delik kafası desteği
  • Genişletilmiş 2,5D freze işleme seti
  • Takım kütüphanesi yönetimi, takım tutucular
  • Testere takımıyla 2 boyutlu işleme, kaba işleme
  • Geometrilerin ve TrueType metinlerinin 3 boyutlu işlemesi
  • NURBS ve MESH yüzeylerinde genişletilmiş 3D kaba işleme, ince işleme ve yüzeye düşürme işlemeleri
  • 3+2 eksenlerin(sabit açılı) 2.5D freze işlemelerinin uygulanması
  • NURBS ve MESH yüzeylerinde genişletilmiş 4/5 sürekli ve enterpolasyonlu eksen işleme seti
  • Kalan malzemenin geri kazanılması ve yeniden hesaplanmasına yönelik işlevler
  • Tekrarlanan görevleri hızlı bir şekilde gerçekleştirmek için otomasyon sistemi
  • Malzeme kaldırma ve çarpışma kontrolü ile katı simülasyon
  • İşleme raporlarının yönetimi
