Cutting - Pegasus cad-cam

Köprü kesme makinelerinin yönetimi için özel modül, plaka kesimi ve dilimlendirme için eksiksiz bir sistem ile donatılmıştır. Hem makine başında hem de ofiste kurulum için tasarlanmıştır; şekil çizimi ve tasarımı, plaka nitelendirmesi, nesting ve kesim işlemlerinin yönetimi gibi işlemleri tek bir işlevsel ve entegre çözümde sunar.

Plaka Görüntüleme

Otomatik bozulma düzeltmeli fotoğraf yakalama sayesinde plakanın düzeltilmiş ve doğru bir görüntüsü elde edilir.
Bu, şekillerin işlevsel olarak yerleştirilmesini sağlar, kusurların tespitini kolaylaştırır, su yönlerinin estetiğini vurgular ve kenarların doğru bir şekilde tanımlanmasını mümkün kılar.

Tasarım

İşlenecek şekiller, entegre 2D CAD araçları kullanılarak, DXF veya DWG formatındaki dosyalar içe aktararak ya da Excel veya CSV gibi özel formatlardaki parça listeleri ile tanımlanabilir. Ayrıca, önceden tanımlanmış geometrik makrolar eklenebilir ve Photo-Digitizer modülü sayesinde fiziksel şablonlar dijitalleştirilebilir.

Şekil Yerleşimi

Parçalar arasındaki olası çarpışmalar önceden görüntülenebilir ve parçaların en uygun şekilde yerleştirilmesi serbestçe yapılabilir.
“Manyetik” işlevi sayesinde bileşenler kolayca hizalanabilir, böylece gereken kesim sayısı azaltılır.

Vein Matching

Damar Uyumu için yazılım seçeneği.
Vein Matching (Damar Eşleştirme) özelliği, tekil bileşenlerin gerçek plakalar üzerinde dinamik olarak yönetilmesini ve konumlandırılmasını sağlar; böylece kusursuz görsel süreklilik ve çarpıcı bir estetik sonuç elde edilir.
Gelişmiş damar tasarımı ve hizalama işlevleri için tam Kitchen Designer & Vein Matching modülü mevcuttur.

Testere, freze, matkap ve su jeti işlemleri

Sistem, şekillerin plaka üzerine otomatik yerleştirilmesini ve tüm kesim sırasının optimize edilmesini sağlar; çakışmalar ortadan kaldırılır, çarpışmalar azaltılır ve eksik kesimler tamamlanır.
Ayrıca, sıra düzeni, kafa dönüşü ve hızlı hareketlerin azaltılması açısından optimize edilmiş bir işleme dizisi oluşturulur.

Simülasyon

Entegre grafik simülasyon ortamı, işlemlerin sonucunu gerçek zamanlı olarak kontrol etmeyi sağlar. Katı simülasyon; malzeme kaldırma ve otomatik çarpışma kontrolü ile birlikte gelir.
Daha kapsamlı bir doğrulama için, tüm takım tezgâhını sanal olarak simüle eden opsiyonel bir modül de mevcuttur.

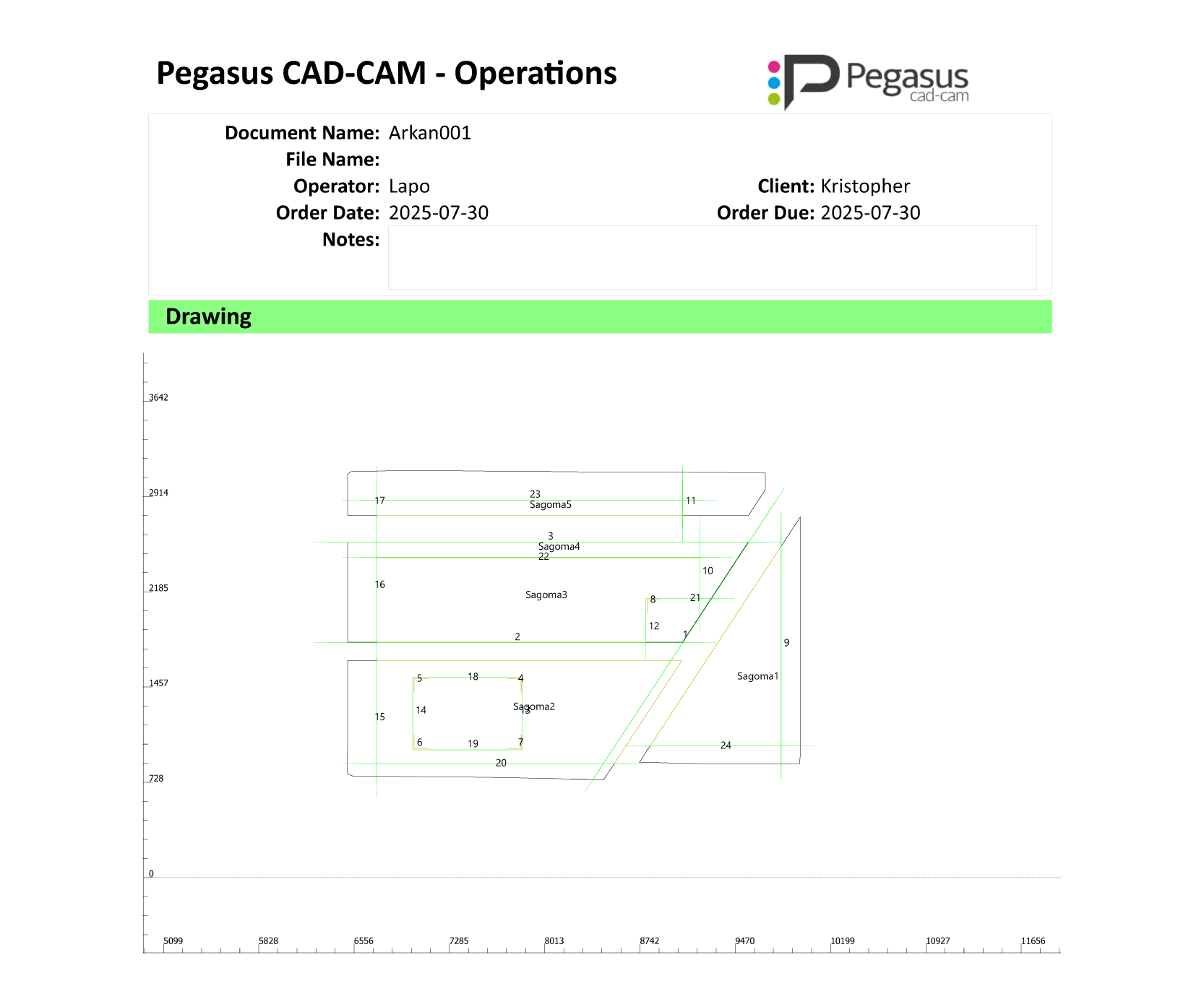

Raporlar ve Çıktılar

Ayrıntılı raporlar ve tüketim istatistikleri, kesim projesi üzerinde tam kontrol sağlayarak parçaların ve malzemelerin optimize edilmesini mümkün kılar.
Çıktılar, makine kurulumunu etkili bir şekilde yönlendirerek her aşamayı daha hassas ve hızlı hale getirir.

Yazılım versiyonları.

CUTTING

Plaka kesim yönetimi
2D CAD işlevleri
2D CAD dosya içe aktarma (DXF, DWG, vb.)
Geometrik makrolar
Şekillerin otomatik veya manuel yerleşimi (nesting)
Testere tablosu yönetimi
Testere ile optimize edilmiş kesim yolları hesaplama
Su jeti veya matkap/freze ile eksik kesim tamamlama
Vakumlu taşıyıcı ile parça taşıma
Kameradan plaka görüntüsü alma ve düzeltme
Malzeme kaldırmalı katı simülasyon ve çarpışma kontrolü
Rapor ve işlem fişi yönetimi
